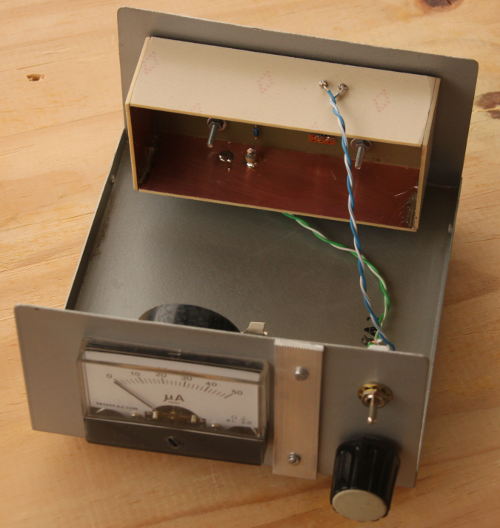

Tos Metre

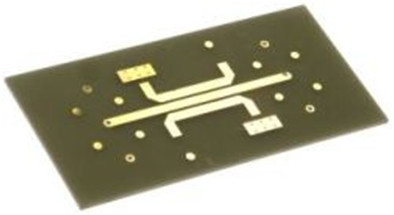

Réalisation d'un Tos Metre avec un circuit imprimé acheté chez Wimo pour moins de 10 euros.

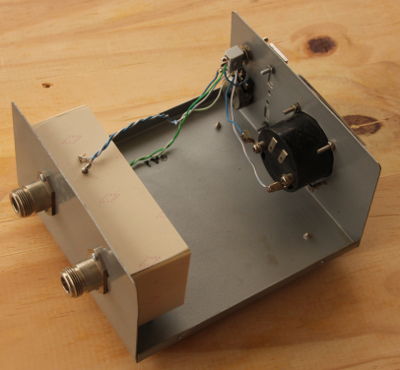

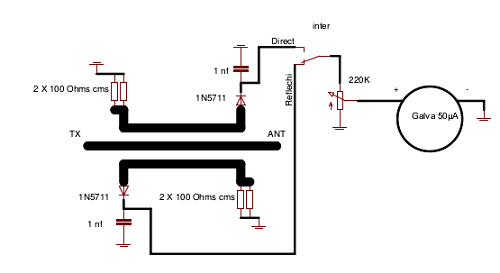

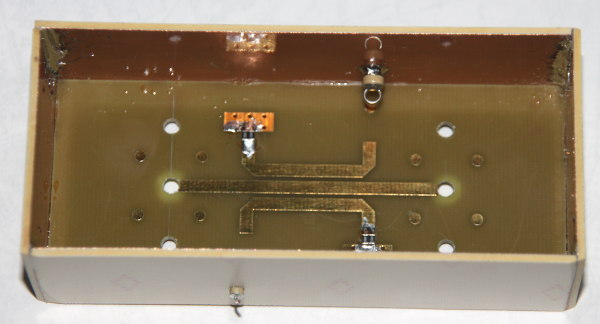

le circuit fait 103mm X 45mm j'ai confectionné un boitier en circuit imprimé pour souder directement les embases N sur le circuit, pour les resistances 50 Ohms 2 résistance cms de 100 Ohms, et pour les diodes des 1N5711 qui ont été triés pour avoir une même valeur de seuil.

 Les condensateur sont des traversés 1nf et le galva un 50µA (que j'avais de dispo).

Essai sur une charge 50 Ohms radial de 3w (8Ghz).

Sur 2m, 70cm et 23cm lors de des essais la lecture directe et réfléchie est identique quel que soit le sens de branchement du tosmètre.
