10-Elements 28 Ohm-Yagi  70cm

J’ai réalisé cette antenne d’après les cotes données sur le site de DK7ZB

http://www.qsl.net/dk7zb/start1.htm

Gain 432MHz = 13,1 dBd



Element Elementposition 8mm
Ref 0mm 330mm
Rad 140mm 314 (10mm)
D1 235mm 302mm
D2 425mm 291mm
D3 650mm 285mm
D4 920mm 277mm
D5 1205mm 274mm
D6 1495mm 274mm
D7 1780mm 279mm
D8 1995mm 274mm

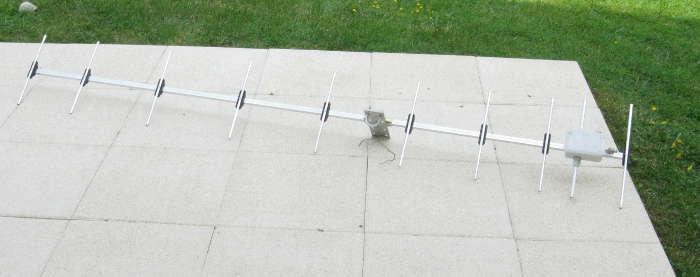

 Réalisation personnelle

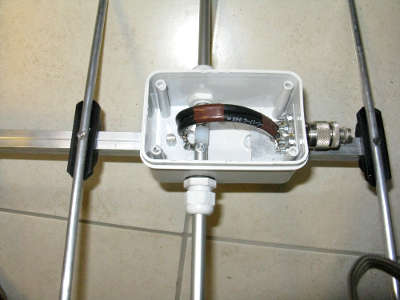

Balun 432 , par rapport au 144 plus difficile a régler, sortie sur Fiche N sur la photo + adaptateur N/BNC.

Le balun transforme l’impedance du dipole de 28 ohms en 50 ohms pour adapter une ligne coaxiale 50 ohms jusqu'à la station. Il consiste en 2 X 1/4 d’onde en parallèle. Pour la longueur tenir compte de la vélocité (facteur de raccourcissement) du coaxial utilisé. Ne compter que la partie entière de coaxial et faire les connections les plus courtes possible. balun 432

Suivant le type de coaxial utilisé calculer la longueur

Avec du coax RG59 75 Ohms (V=066) que j’ai utilisé il faut 11,5cm pour 432,200 MHz

Avec du cable coax satellite 7mm (V=0,82) il faut 14,4 cm pour 432.200 MHz

Avec du cable coax RG179 75Ohms (V=0,7) il faut 12,1cm pour 432,200 MHz

Je vous conseille d’essayer avec du coaxial satellite qui permet de se faire la main ( attention il y a beaucoup de cable TV à tresse acier en prendre un avec tresse cuivre qui se soude), et de voir que l’antenne est bien dimensionnée. Ensuite faire le balun en RG59 ou autre coax 75Ohms.

Le boitier et les presse-étoupes proviennent de chez un grossiste en matériel electrique.
Les boitiers en grandes surfaces bricolage sont déjà percées et trop souples.

.
