Charge 50 ohms non rayonnante UHF SHF

L'on trouve sur ebay des resistances de puissances 50 Ohms permettant la réalisation très simple d'une charge que l'on appelle "charge fictive" et qui est plutôt une charge 50Ohms non rayonnante.

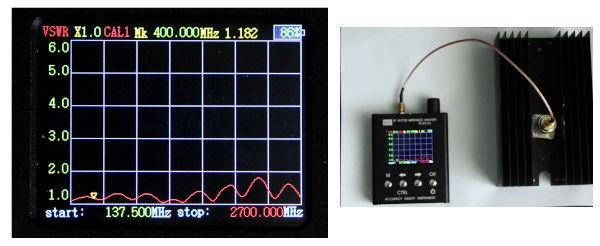

Apres avoir commandé cette resistance pour quelques Euros utiliser unradiateur dispo et une embase N voila le résultat

Comparaison avec d'autres charges

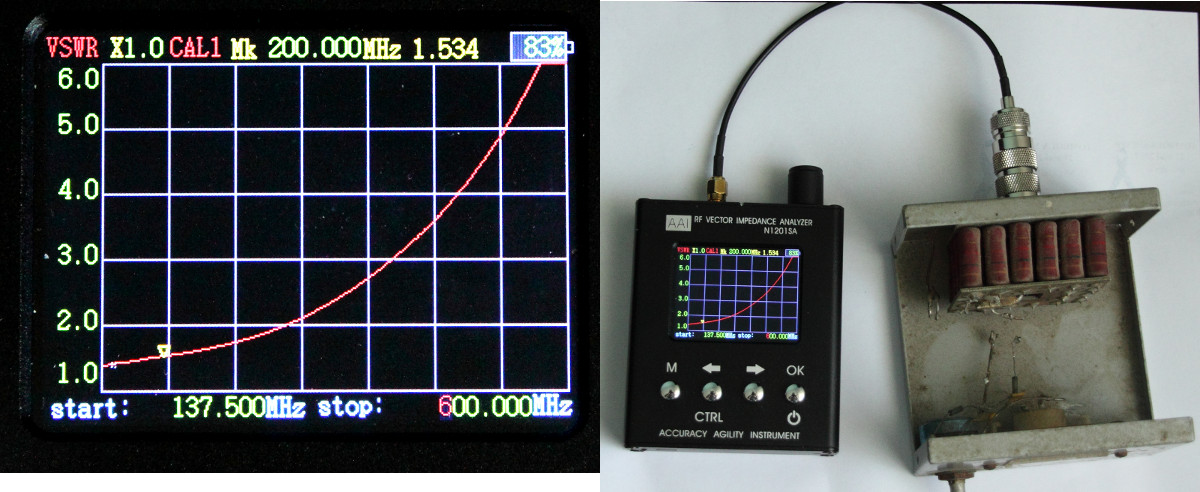

charge avec des résistances en // le marqueur (triangle jaune sur la courbe) est à 200Mhz

Charge SMA 50 Ohms 1W                                                 Charge SMA Radial 3w 8Ghz

Je donne les résultats sous toutes reserves n'ayant pas à ce jour eu l'ocasion de le comparer a d'autres analyseurs.

F6GTH
