Interface CAT pour Yeasu FTdx 1200 avec isolation galvanique
Ma première interface étant prévue pour le ft897 n'est pas adaptée au FTdx1200, l'entrée CAT étant en rs232. Les differents cables CAT que l'on trouve pour environ 20 € ne sont pas isolés galvaniquement.
J'ai repris la même conception que pour le FT897 cet à dire un convertisseur USB/TTL (FDTI) que l'on trouve sur ebay ce qui évite de souder un ft232 en cms. J'ai utilisé un modèle avec connecteur USB type B. Il est bien sur possible moyennant la modification du circuit imprimé d'utiliser les modèles avec prise mini USB. La sortie TXD et RXD est envoyé au opto-coupleurs et ensuite à un MAX 232 qui reconvertis les signaux TTL en RS232 pour l'entrée CAT du TRX. Le prix est inferieur au 20 €, compter 5€ pour le FDTI (les modèles avec prise mini USB se trouvent pour moins de 2€), 2,20€ pour le max232, 2€ pour les PC817.
Je n'utilise pas RTS et DTR, mais ils sont sur le FDTI suffit de rajouter 1 ou 2 opto-coupleurs.
Le FDTI et le PC817 Ok1(Rxd)sont alimentés par la prise USB du PC, le PC817 OK2(Txd) et le MAX232 sont alimentés par le Trx, j'utilise le +13.8 v dispo sur la sortie Tuner (mini din). J'ai prévus cette alim 13.8V sur la broche 9 de la DB9 qui est NC sur le FTdx1200 et je recupere cette connection sur la db9 coté trx pour souder un petit cable avec mini din pour la prise Tuner du trx.

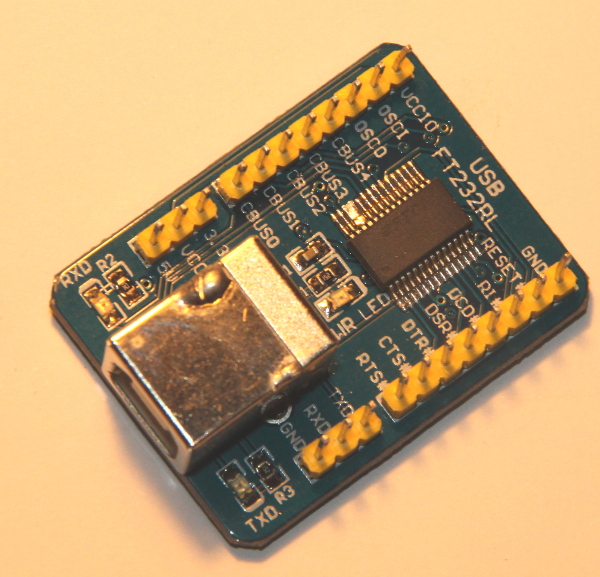

Modele FDTI que j'ai utilisé,
il seras enfiché sur le circuit imprimé
à l'aide de connecteur femelle à souder
ceux utilisés pour Arduino ou RaspberryPI.
On peut également utiliser des supports
de circuit intégré ou l'on supprime la partie
centrale.

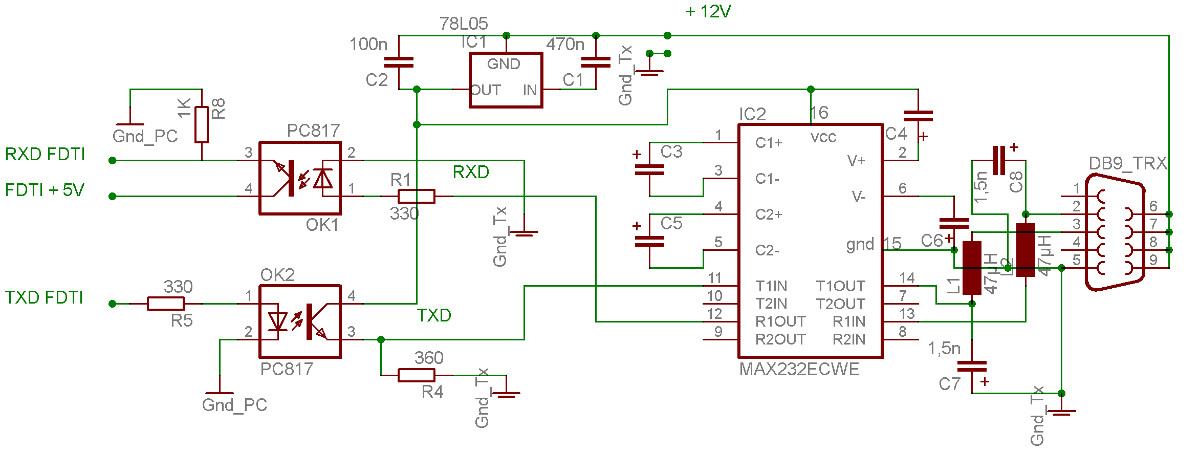

Schéma: les PC817 sont des modèles B

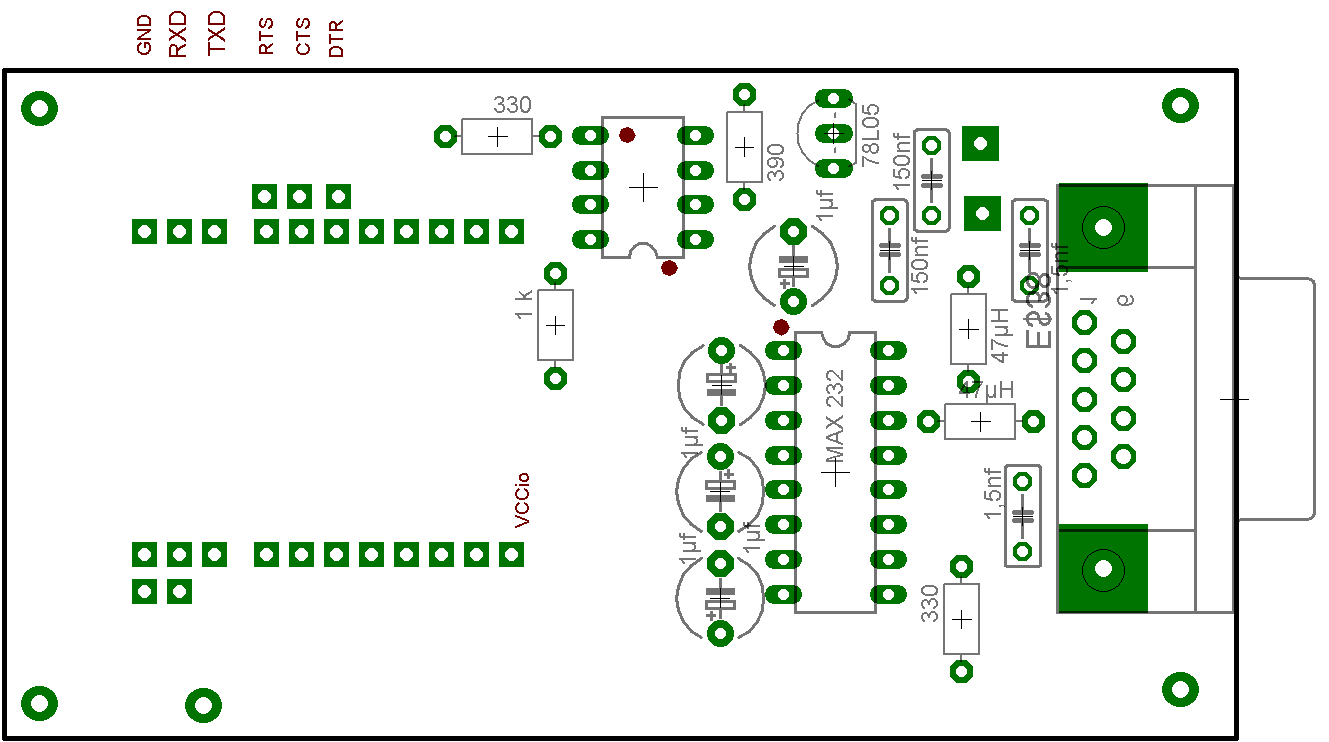

CI coté Composants

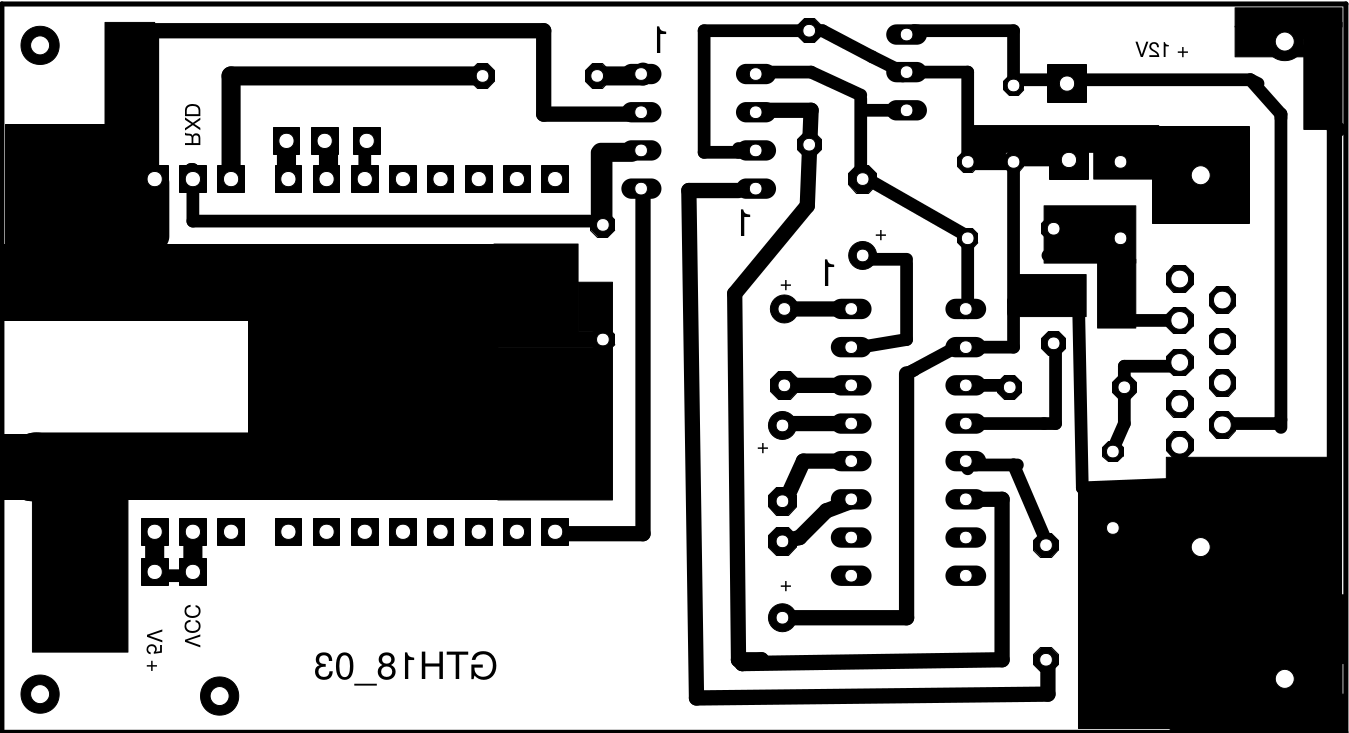

Typon, pour l'insolation mettre le coté imprimé contre le circuit. Pour réalisé le typon j'imprime en qualité photo sur du papier 80g, et ensuite je passe de la parafine sur le coté opposé avec un morceau d'essuie tout qui rends le papier transparent. Il suffit de sécher et passer à l'insoleuse. J'obtiens de meilleurs résultat qu'en utilisant du plan film pour jet d'encre (en plus économie).
Typon au format Pdf echelle 1 Telecharger ici

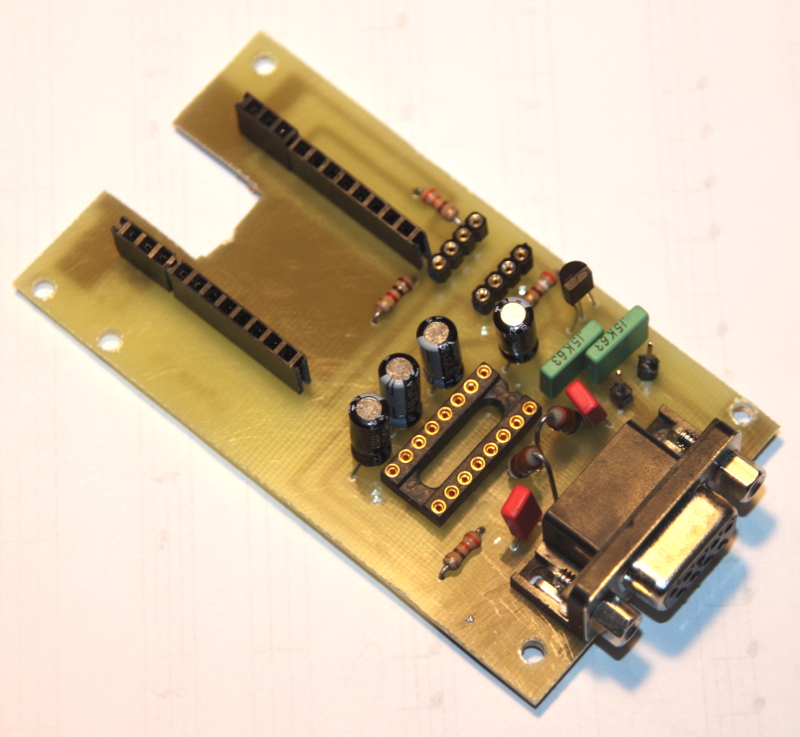

circuit imprimé sans la platine FDTI qui
s'enfiche sur les connecteurs

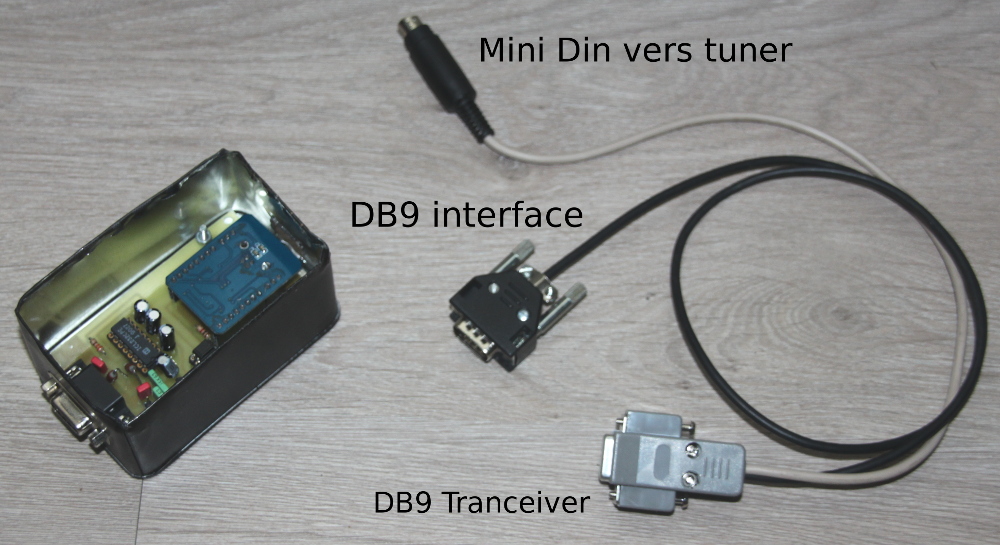

le boitier est une boite de café en fer blanc raccourcie il y a un couvercle qui ne figure pas sur la photo.
Essai avec FLRIG,
j'utilise à 9600Bd, ça fonctionne à 19200 pas au dessus, j'utilise des opto PC817B il faudrait essayer avec des PC817C qui ont un meilleur gain de transfert.
