Interface BF avec isolement galvanique entre TRX et PC

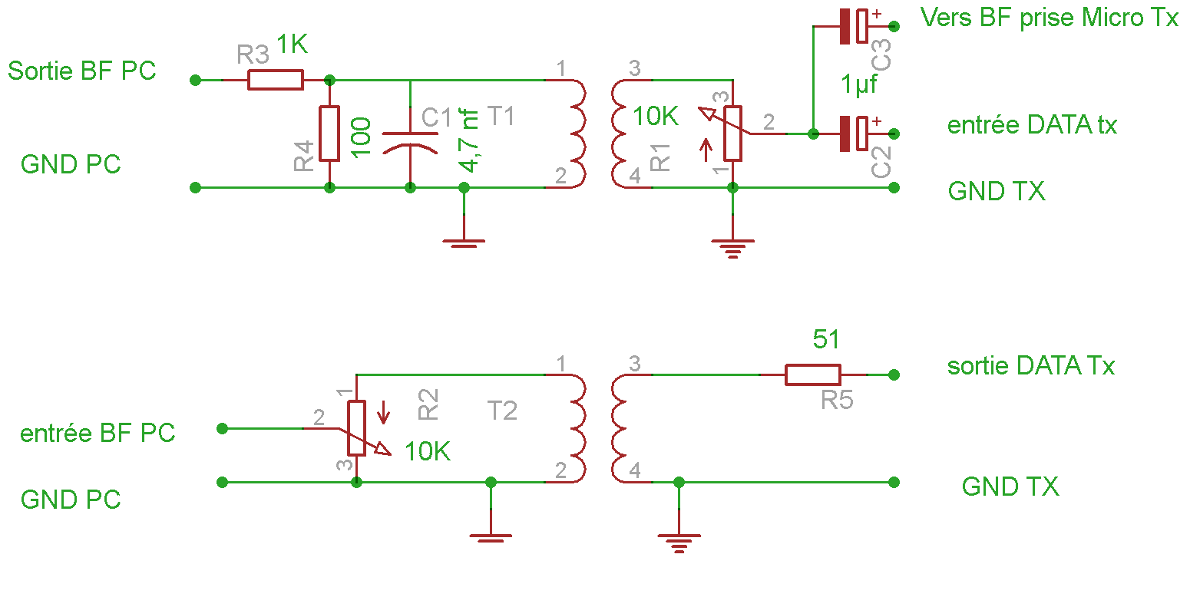

Après l'interface CAT voici l'interface BF (origine KK7UQ)

J'ai juste rajouté une connection pour envoyer la BF sur la prise micro du tranceiver afin d'utiliser le lanceur d'appel du PC (J'utilise N1MM loggger pour les contest avec son lanceur d'appel). Sur ma version la sortie et l'entrée DATA se font par une mini din sur mon FTdx1200 (même brochage que le ft897). Le micro est connecté par une fiche jack 6.35 stereo (adapter selon l'équipements), et la liaison a la prise micro par un cable avec prises micro.

Rien de bien compliqué, on peut réaliser cette interface sur une platine circuit imprimé à pastilles vu le faible nombres de composants. J'ai tirer un circuit adapté à un boitier de récupération disponible.

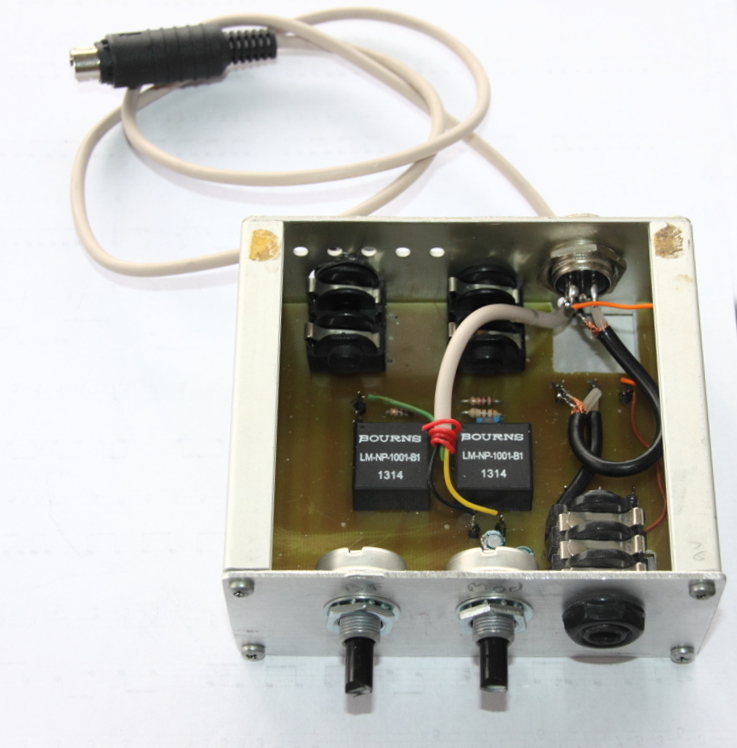

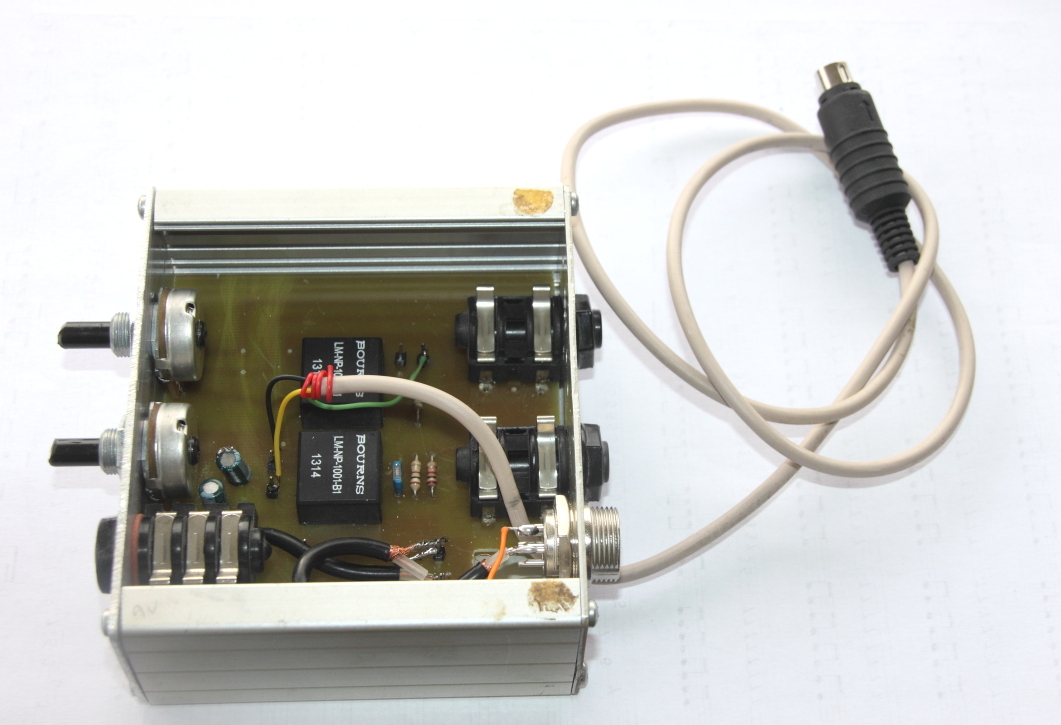

Implantation des composants sur ma version de l'interface

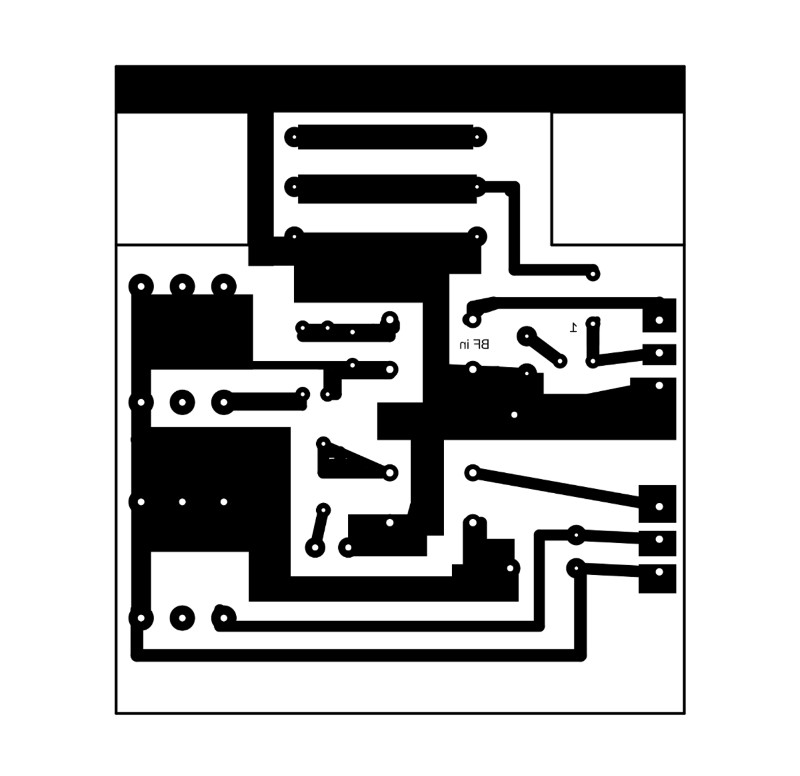

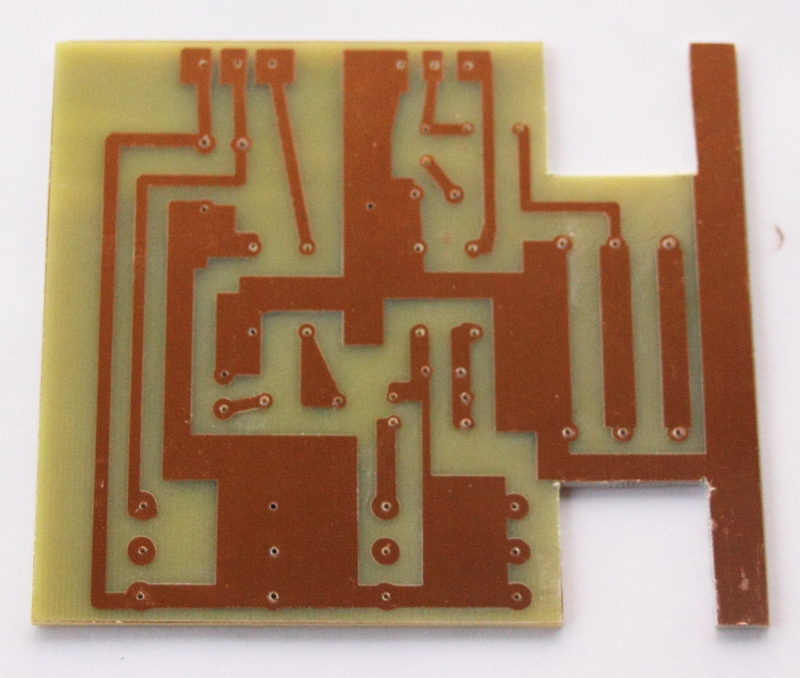

Typon et circuit   (typon disponible en pdf a l'échelle ICI





F6GTH
